Wir hatten schon an dem alten Katzenklo eine Waage.
Da wir jetzt ein zweites Katzenklo aufgestellt haben brauchten wir auch eine zweite Waage.
Die erste hat der Daniel gebaut, hier beschrieben: https://www.schrankmonster.de/2016/09/13/how-to-weight-your-cat-the-iot-version-of-the-story-2/

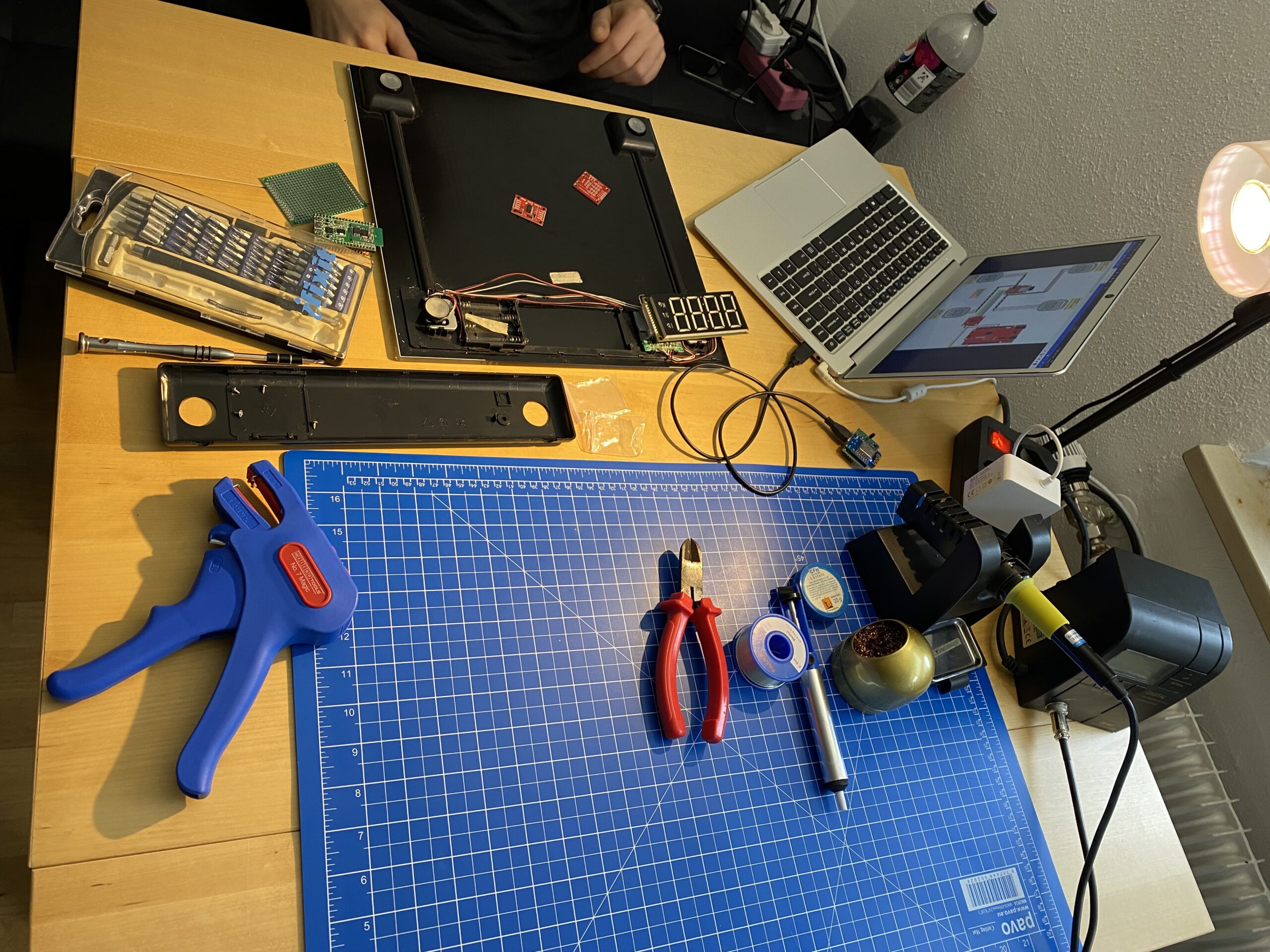

Die zweite haben wir am Wochenende zusammen gebaut:

Eine normale alte Personenwaage war noch vorhanden.

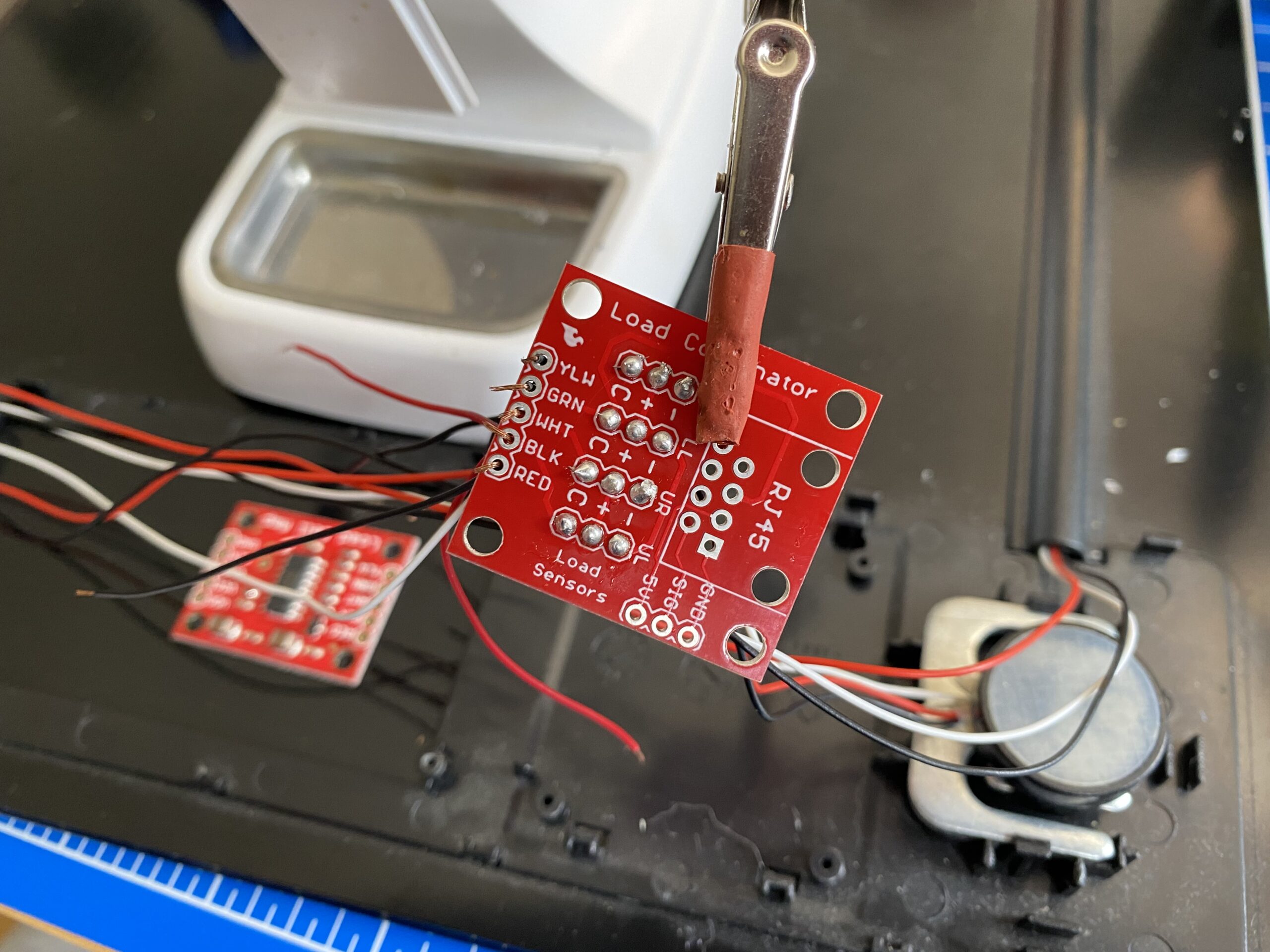

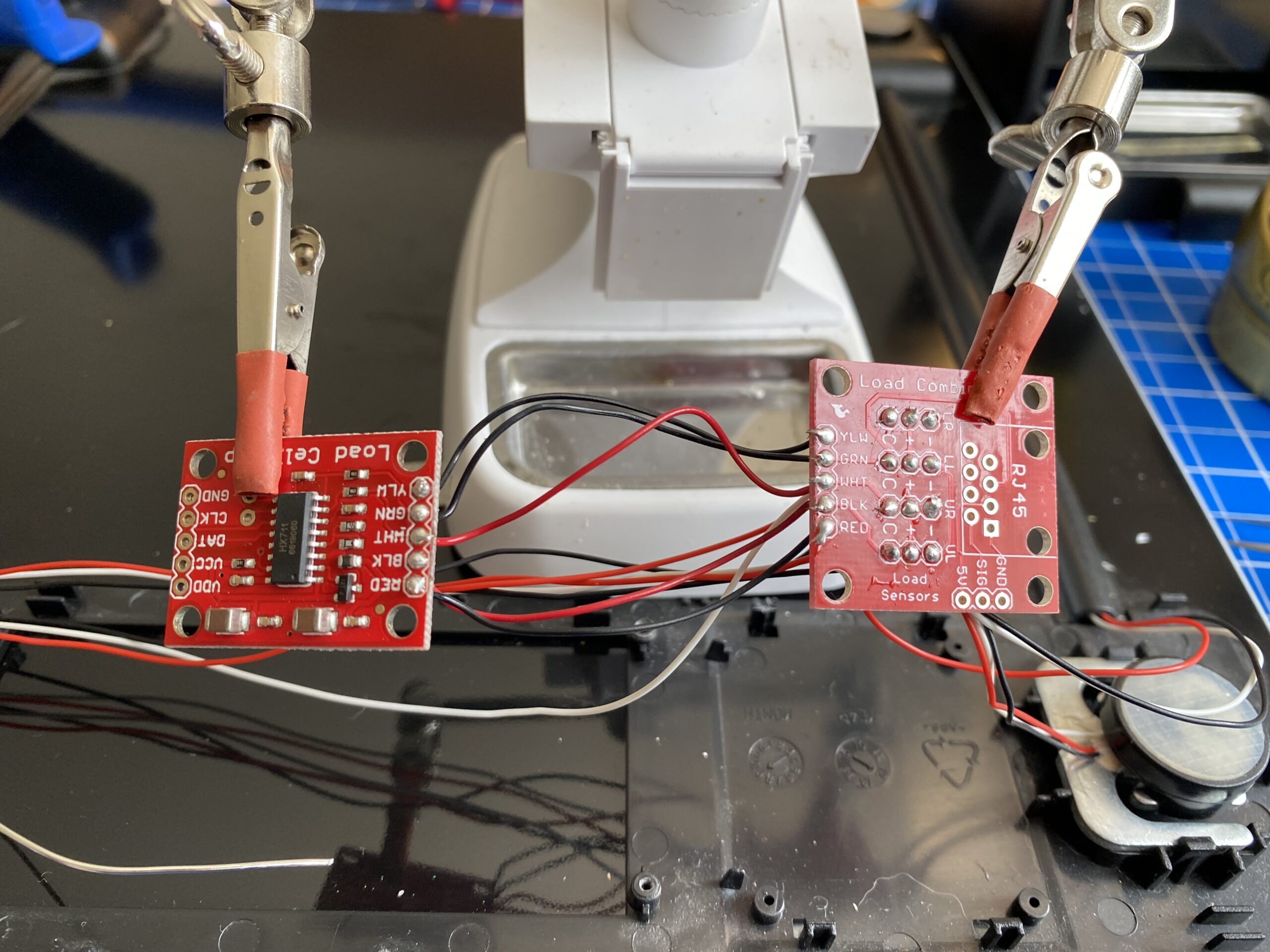

Bei der Waage gibt es vier Zellen die jeweils 3 Kabel haben, die bringt man auf ein Board (Load Combinator) zusammen.
Das rote zu „c“, das weiße zu „+“ und das schwarze zu „-„. Dabei steht auch „LR“, „LL“, „UR“, „UL“ was nichts anderes heißt als LR = rechts unten, LL = links unten, UR = oben rechts, UL = oben links.
Das Board verbindet man dann noch mit dem „Load Cell Amp“ jeweils YLW mit YLW und GRN mit GRN usw.

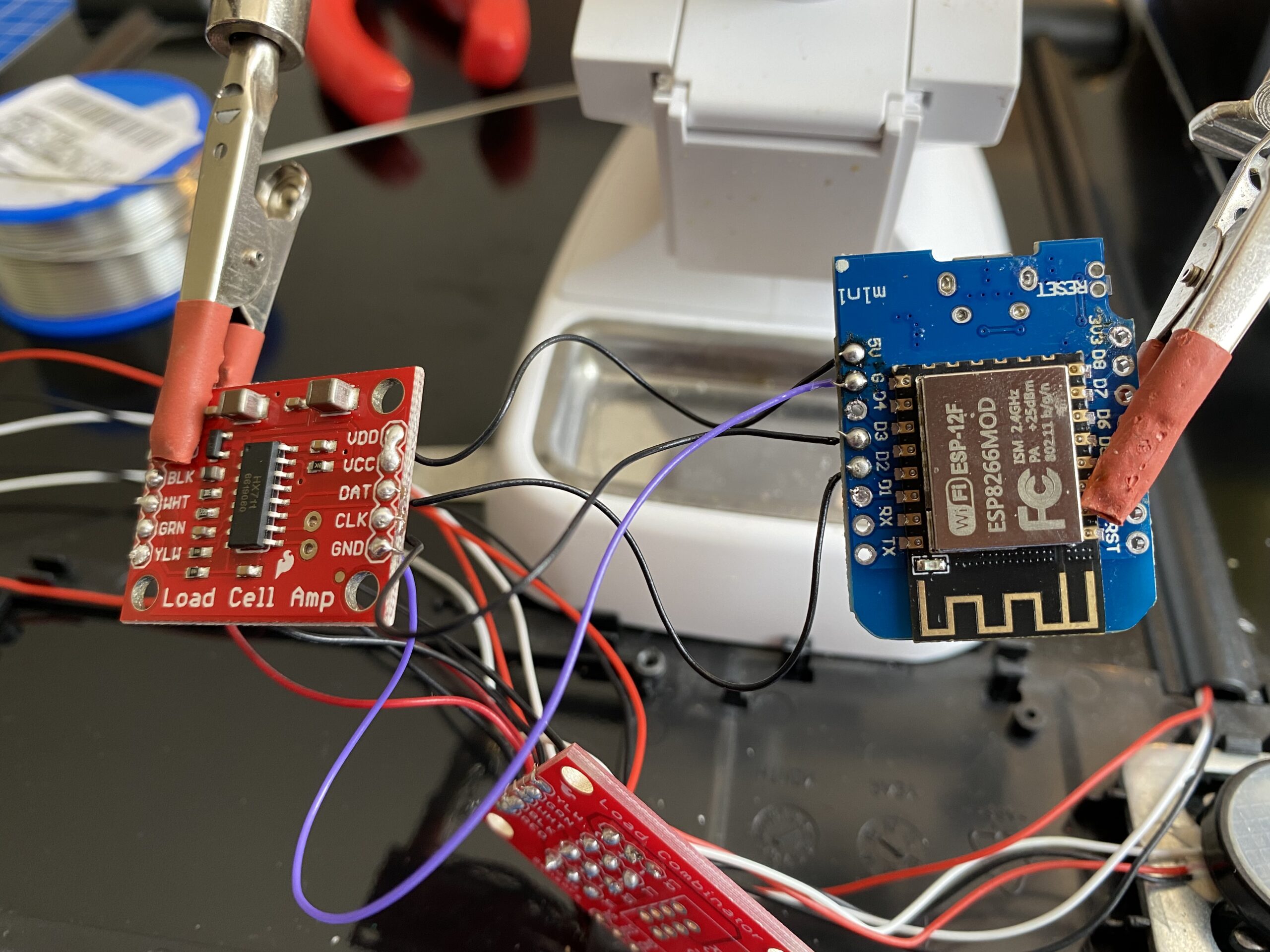

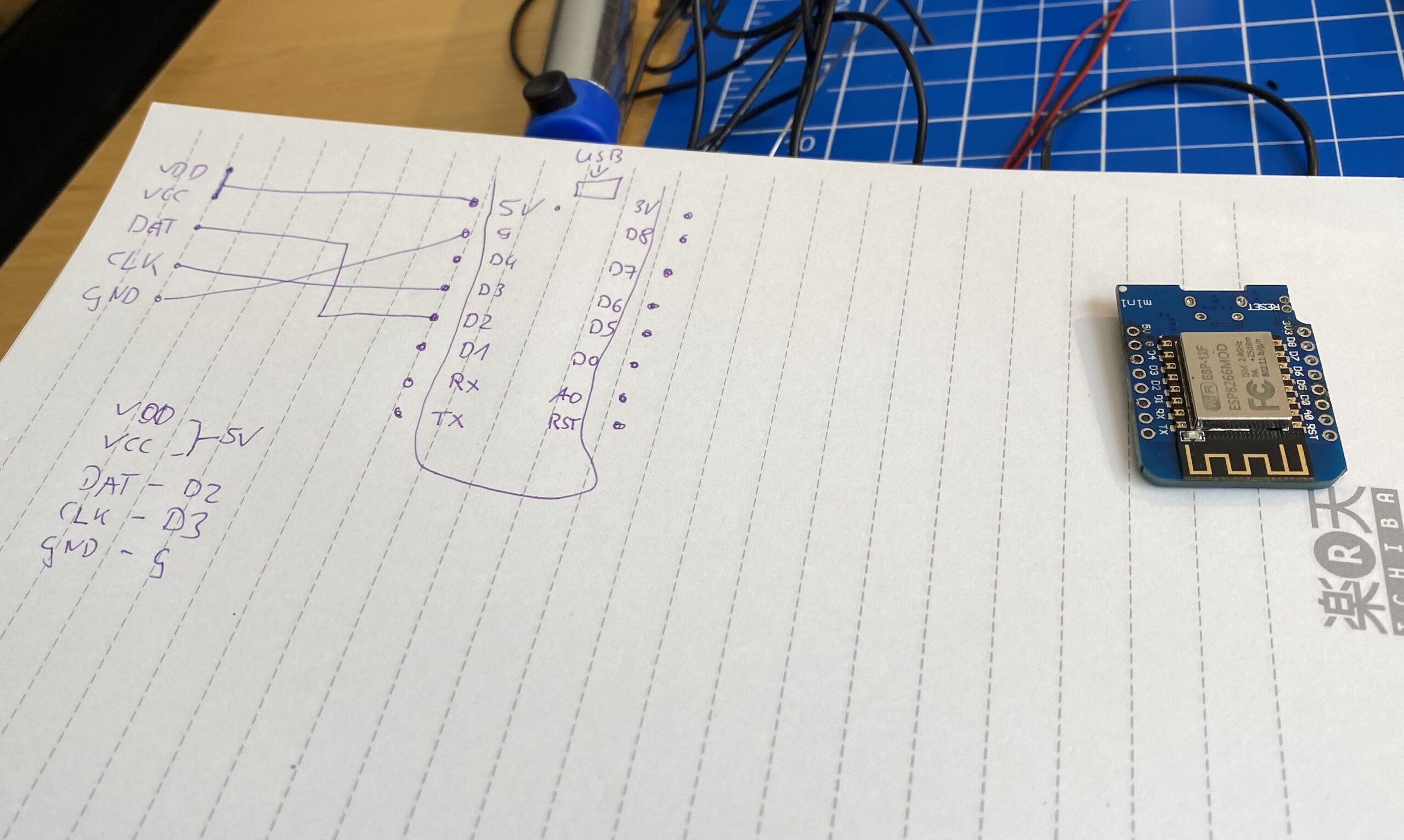

Und dann brauchen wir noch einen „ESP8266MOD“ der dann mit der „Load Cell Amp“ verbunden wird.

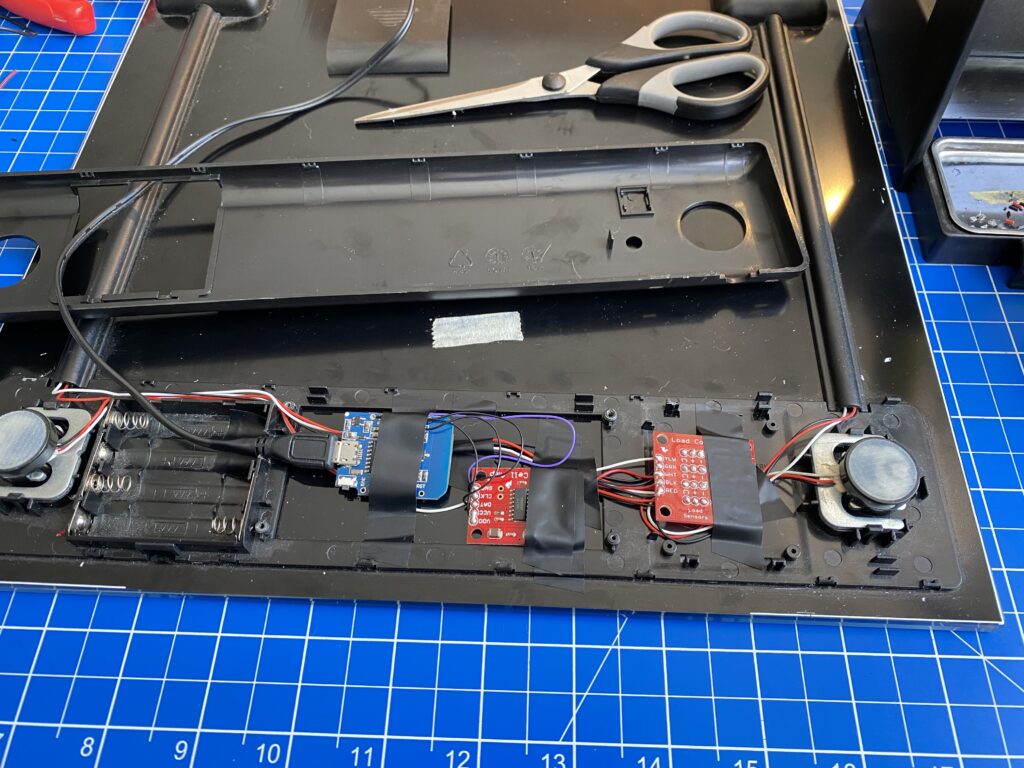

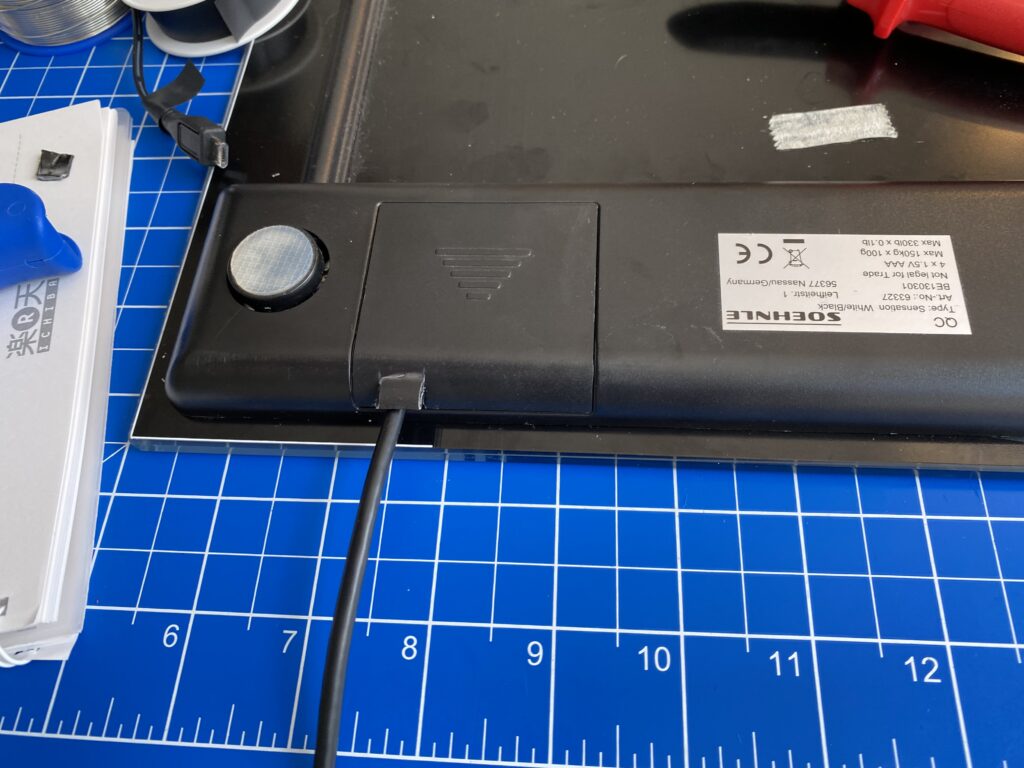

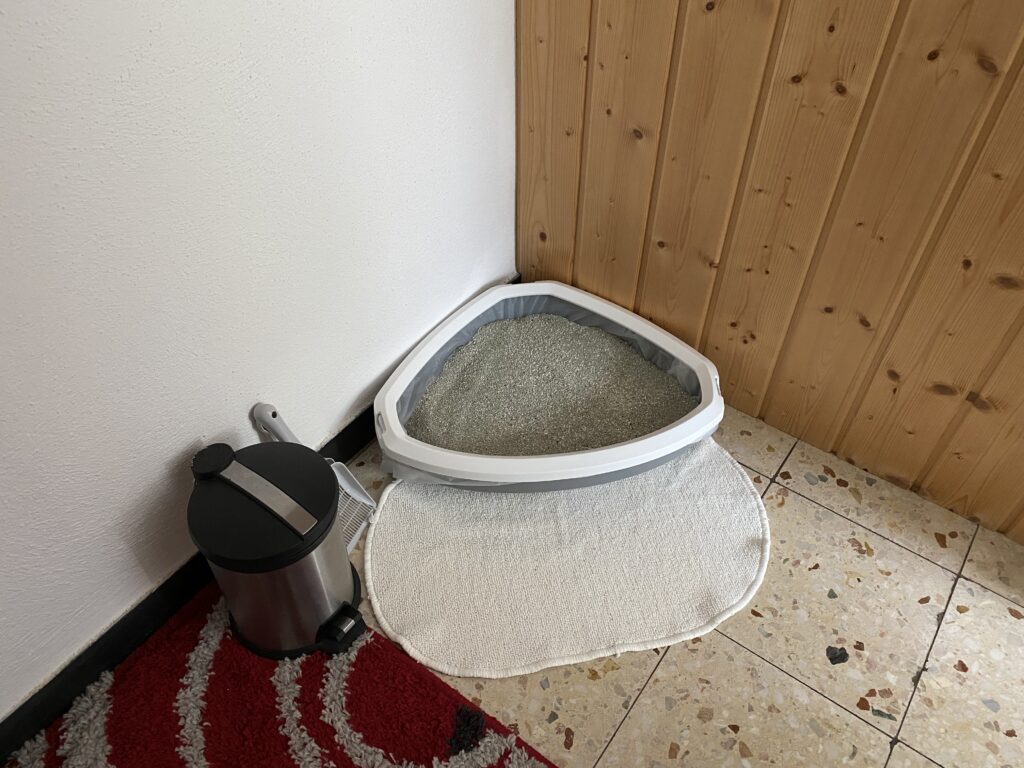

Und dann kommt das ganze noch in die Waage und unter das Katzenklo:

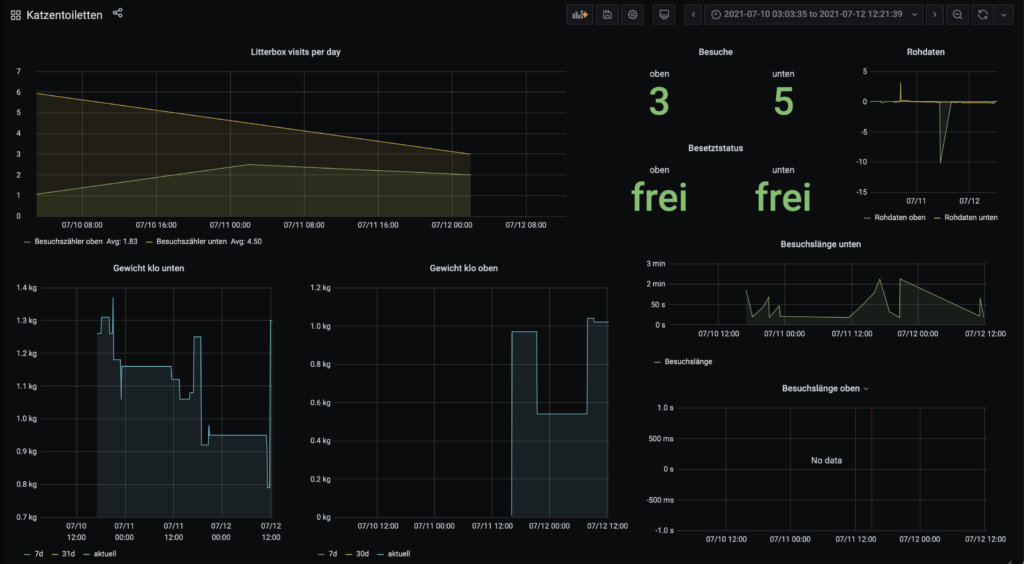

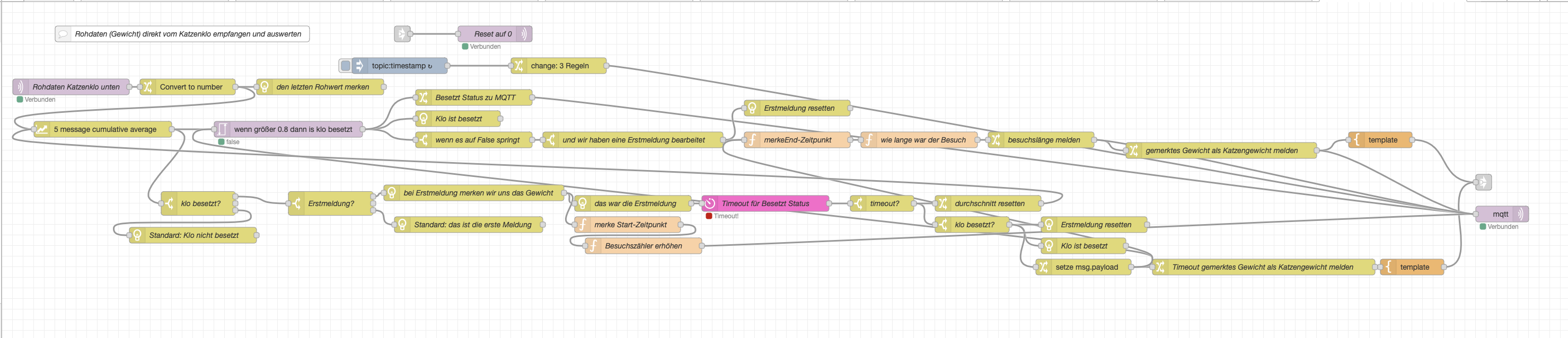

Und dann kann man sich mit ein bisschen MQTT, Node Red und Grafana lustige Sachen zusammen stellen.
Wie z.B Übersichten wie oft und wie lange die Katzen auf der Toilette waren.

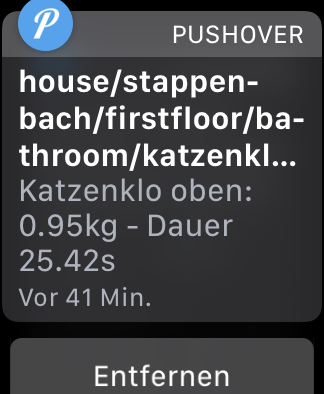

Oder auch Push Nachrichten schicken lassen wenn eine Katze im Klo war.
